Hệ thống phanh ABS (Anti-lock Braking System) là một trong những trang bị an toàn quan trọng nhất trên các dòng Harley-Davidson hiện đại. Với xe nặng 300–400 kg và mô-men xoắn lớn, ABS đóng vai trò giúp người lái giữ kiểm soát khi phanh gấp, đặc biệt trên mặt đường trơn trượt hoặc khi phải thắng đột ngột ở tốc độ cao.
Tại xưởng, chúng tôi thường xuyên tiếp nhận các dòng Sportster, Softail và Touring đời mới đến kiểm tra lỗi ABS. Qua đó cho thấy nhiều chủ xe vẫn chưa hiểu rõ cách ABS hoạt động và nguyên nhân gây ra các lỗi phổ biến. Bài viết này sẽ giải thích chi tiết cơ chế của ABS trên Harley-Davidson, dấu hiệu nhận biết lỗi và phương pháp khắc phục.
⚙️ 1. ABS trên Harley-Davidson hoạt động như thế nào?
Hệ thống ABS của Harley gồm các thành phần chính:
• Cảm biến tốc độ bánh xe (Wheel Speed Sensor)
Lắp tại trục bánh trước và sau, cảm biến đọc tốc độ quay của từng bánh thông qua đĩa răng (tone ring).
• ECU ABS (Module điều khiển)
Bộ não phân tích tín hiệu từ cảm biến, quyết định khi nào cần can thiệp để ngăn bánh bị khóa cứng.
• Van thủy lực (ABS Pump / Hydraulic Modulator)
Điều chỉnh áp suất dầu phanh bằng cách đóng – mở liên tục, tạo hiệu ứng “nhấp phanh” cực nhanh để bánh không khóa.
• Đường dầu và cảm biến phanh
Kết nối từ tay thắng/chân thắng tới heo thắng và module ABS.
Cảm biến tốc độ bánh xe (nhận dạng ABS)
🏍️ 2. Nguyên lý làm việc khi phanh gấp
Khi người lái bóp phanh mạnh hoặc đạp phanh gấp:
- Cảm biến tốc độ phát hiện bánh có nguy cơ bị khóa (tốc độ giảm đột ngột so với bánh còn lại).
- ECU ABS ngay lập tức kích hoạt van modulator, giảm áp suất dầu phanh.
- Khi bánh bắt đầu quay trở lại, ABS tăng thêm áp lực phanh.
- Chu trình đóng – mở diễn ra hàng chục lần mỗi giây, tạo ra cảm giác “nhịp nhịp” nhẹ ở tay thắng/chân thắng.
Kết quả:
- Bánh xe không bị khóa cứng.
- Xe vẫn giữ được hướng lái.
- Giảm quãng đường phanh trong nhiều điều kiện.
Đây chính là lý do ABS trở thành tiêu chuẩn an toàn bắt buộc trên các dòng Harley hiện đại.
⚠️ 3. Những lỗi ABS thường gặp trên Harley-Davidson
Tại xưởng dịch vụ, chúng tôi gặp khá nhiều trường hợp lỗi ABS với các nguyên nhân sau:
🔧 (1) Lỗi cảm biến tốc độ bánh xe
Đây là lỗi phổ biến nhất.
Nguyên nhân:
- Cảm biến bị bám bẩn, gỉ do nước hoặc bùn.
- Dây cảm biến đứt hoặc cắn đứt (trên xe Touring – vị trí dây dễ cọ).
- Tone ring bị méo, rỉ hoặc bám sắt vụn.
Triệu chứng:
- Đèn ABS sáng liên tục.
- ABS không kích hoạt khi phanh gấp.
- Xe báo lỗi trên màn hình (softail/touring đời mới).
🔧 (2) Hỏng module ABS hoặc bơm thủy lực
Thường xảy ra khi xe để lâu không chạy hoặc không thay dầu phanh định kỳ.
Nguyên nhân:
- Dầu phanh bị ẩm → làm oxy hóa hệ thống.
- Dầu phanh quá cũ gây đóng cặn trong bơm ABS.
- Module bị ẩm, chập do nước mưa.
Triệu chứng:
- Tay thắng/chân thắng cứng bất thường.
- Đèn ABS chớp liên tục.
🔧 (3) Lỗi hệ thống điện – tiếp xúc kém
Harley thường sinh nhiệt nhiều, rung mạnh, dễ làm các giắc nối bị lỏng.
Nguyên nhân:
- Giắc ABS bị bẩn, oxy hóa.
- Dây bị đứt ngầm hoặc chập nhẹ.
- Cầu chì ABS bị hỏng.
Triệu chứng:
- Lúc báo lỗi, lúc hết.
- Đèn ABS sáng khi đi qua đường xóc.
- Xe báo lỗi điện áp thấp.
🔧 (4) Lỗi từ việc thay mâm không đúng thông số
Nhiều chủ xe nâng cấp mâm lớn hơn hoặc thay đĩa răng tone ring không đúng chuẩn, dẫn đến:
- Độ lệch tốc độ bánh xe
- ABS hoạt động sai
- Báo lỗi ngay khi khởi động
Đây là lỗi thường gặp sau khi độ mâm quá kích cỡ cho phép.
🔧 (5) Dầu phanh quá cũ – không thay định kỳ
Harley yêu cầu thay dầu phanh 2 năm/lần. Nếu không thay:
- Nước vào hệ thống → gây sôi dầu → mất phanh
- Bơm ABS dễ hỏng
- Đèn ABS sáng do áp suất không ổn định
Nhiều xe Touring sử dụng dầu DOT4 nhưng không được thay đúng hạn khiến phanh bị mềm, mất lực.

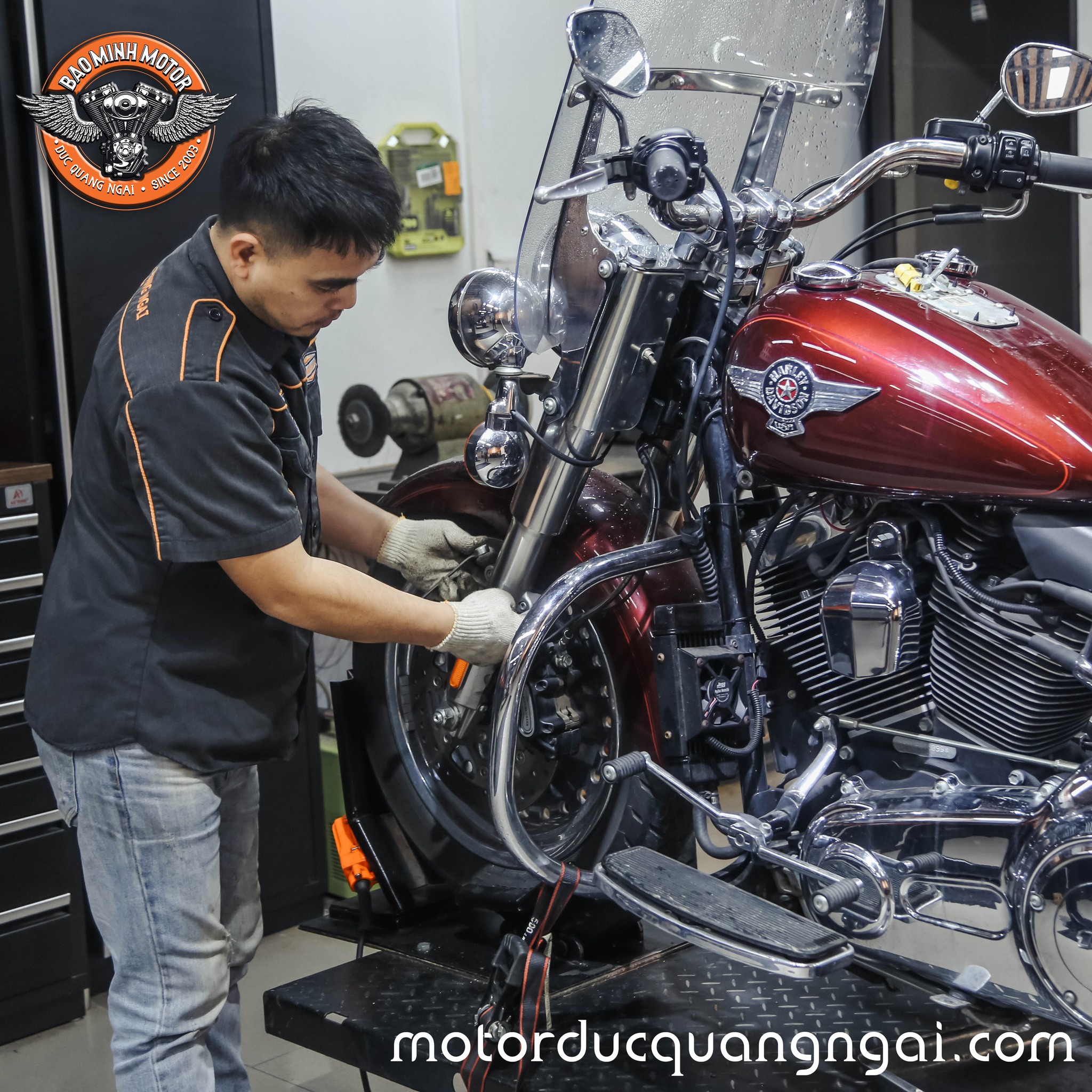

🛠️ 4. Quy trình kiểm tra ABS đúng kỹ thuật tại xưởng
Để xử lý triệt để, quy trình tiêu chuẩn gồm:
- Quét lỗi bằng phần mềm chuyên dụng
- Kiểm tra cảm biến trước – sau
- Đo điện trở và tín hiệu từ tone ring
- Kiểm tra áp suất dầu phanh và bơm ABS
- Vệ sinh và siết lại hệ thống dây điện
- Xả toàn bộ dầu phanh và thay mới
- Chạy thử và đọc lại dữ liệu ABS
Chỉ khi đi đủ quy trình này mới có thể kết luận chính xác lỗi.
⭐ 5. Cách để hạn chế lỗi ABS trên Harley-Davidson
Chủ xe có thể chủ động phòng tránh các lỗi ABS bằng cách:
- Thay dầu phanh mỗi 2 năm hoặc sớm hơn nếu chạy nhiều.
- Vệ sinh cảm biến ABS mỗi lần rửa gầm.
- Kiểm tra dây cảm biến sau mỗi tour xa.
- Không độ mâm/tone ring sai chuẩn.
🚀 KẾT LUẬN
Hệ thống ABS trên Harley-Davidson là trang bị cực kỳ quan trọng, quyết định khả năng kiểm soát xe trong các tình huống khẩn cấp. Hiểu rõ cơ chế hoạt động và nhận biết sớm các lỗi sẽ giúp chủ xe:
- Vận hành an toàn hơn
- Giảm nguy cơ hỏng module ABS đắt đỏ
- Duy trì hiệu suất phanh ổn định
Việc kiểm tra định kỳ và bảo dưỡng đúng kỹ thuật là yếu tố then chốt để đảm bảo ABS luôn hoạt động chính xác.
